Válvula Solenóide de Ar Frio QDF-42B

Visão geral do produto

A válvula solenóide de ar frio QDF-42B é uma válvula solenóide de 2 vias de ação direta e alta eficiência, projetada para controle liga/desliga confiável de ar frio, ar seco e gases inertes em ambientes exigentes. Classificado para pressões operacionais de até 200 psi (13,8 bar) e temperaturas de -40°C a +85°C (opção de baixa temperatura -55°C), o QDF-42B oferece resposta rápida (≤25ms), baixa queda de pressão (Cv até 2,2) e vedação hermética. Seu corpo leve e resistente à corrosão em alumínio/aço inoxidável e bobina encapsulada garantem uma operação confiável sob altas vibrações, umidade e mudanças de altitude. Como um componente-chave no portfólio de controle pneumático da YM – que inclui Válvula de Aviação T-5T , Válvula Solenóide de Ar Frio QDF-42A , Válvula Manual de Aviação YSF-1A , Sensor de Temperatura de Aviação ZWH-2 e Filtro Hidráulico MQL-5 – o QDF-42B é confiável para sistemas de controle ambiental (ECS) de aeronaves, equipamentos de suporte de solo, automação industrial e sistemas de gases medicinais.

Especificações Técnicas

Classificações de fluido e pressão

• Meios: Ar frio, ar seco, nitrogênio, gases inertes
• Pressão operacional: 0 – 200 psi (0 – 13,8 bar)
• Pressão de prova: 300 psi (20,7 bar)
• Coeficiente de fluxo (Cv): 1,8 – 2,2 (dependendo do tamanho do orifício)
• Vazamento interno: ≤5 × 10⁻³ sccm (hélio testado – à prova de bolhas)
• Vazamento externo: ≤10⁻⁵ Pa·m³/s (selo hermético no corpo e bobina)

Elétrica e Resposta

• Tensão nominal: 12V DC, 24V DC, 28V DC ou 115V AC 400Hz (especifique no pedido)
• Consumo de energia da bobina: ≤6W (DC), ≤8VA (AC) – serviço contínuo
• Tempo de resposta (abrir/fechar): ≤25ms à pressão nominal (versão DC)
• Ciclo de trabalho: 100% contínuo, 200% intermitente
• Conexão elétrica: conector circular MS3112 (MIL-DTL-26482) ou cabos voadores (300 mm, isolados com PTFE)

Materiais e Meio Ambiente

• Material do corpo: Liga de alumínio (anodizado) ou aço inoxidável 303
• Material de vedação: Padrão FKM (Viton®), fluorossilicone de baixa temperatura (-55°C) opcional
• Componentes internos: Aço inoxidável (poppet, mola, tubo central)
• Encapsulamento da bobina: Selado com epóxi (IP67) – resistente à umidade e à corrosão
• Temperatura de operação: -40°C a +85°C (padrão); -55°C a +125°C (opcional)
• Resistência à vibração: 10g RMS, 10-500Hz conforme MIL-STD-810
• Choque: 30g, 11ms meio senoidal
• Peso: ≤250g (corpo de alumínio)
• Tamanho da porta: 1/8” NPT, 1/4” NPT, 3/8” NPT ou MS flare (AN815/816)

Todos os parâmetros são validados a uma temperatura ambiente de 25°C. O QDF-42B foi projetado para ciclos operacionais 5×10⁵ (mínimo).

Imagens e recursos visuais do produto

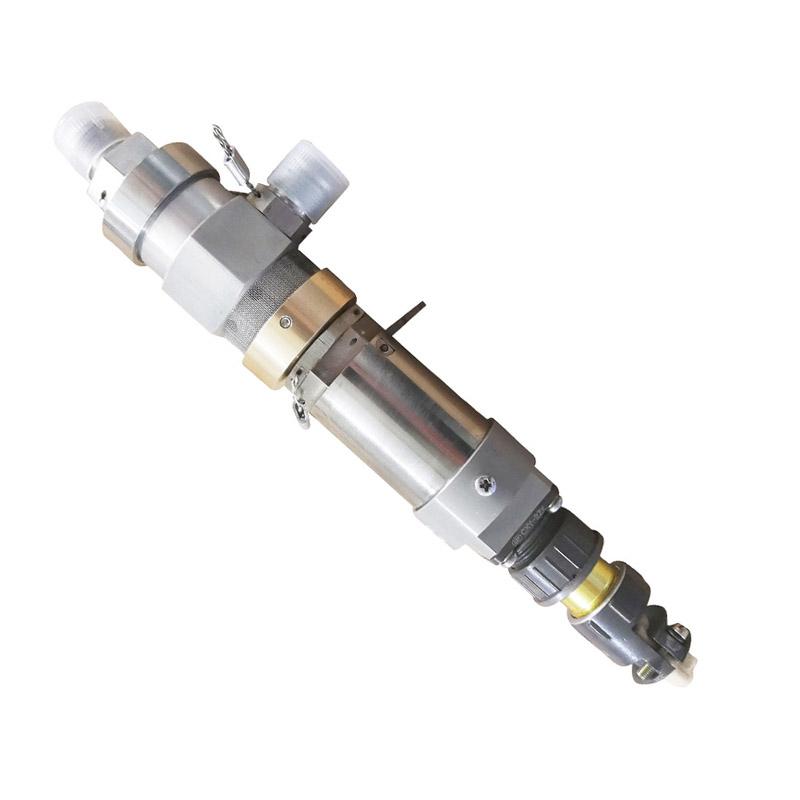

Acima: Válvula da série QDF-42B (portas NPT de 1/4", conector MS3112). Entre em contato com YM para obter esquema dimensional, manual de instalação e relatórios de qualificação ambiental.

Principais recursos e vantagens

• Alta capacidade de fluxo e baixa queda de pressão: Cv de até 2,2 minimiza a perda de energia do sistema, ideal para resfriamento de alto fluxo e atuação pneumática.
• Comutação rápida e repetível: tempo de resposta ≤25 ms permite modulação precisa em aplicações cíclicas (por exemplo, botas de degelo, cortinas de ar).
• Encapsulamento hermético da bobina: Protege os enrolamentos do solenóide contra umidade, condensação e poeira – elimina falhas elétricas em ambientes úmidos ou não pressurizados.
• Fechamento à prova de bolhas: O gatilho e a sede de precisão alcançam vazamento interno próximo de zero, garantindo que não haja fluxo cruzado quando a válvula estiver fechada.
• Ampla compatibilidade de temperatura e meios: padrão de -40°C a +85°C (opções estendidas disponíveis) – compatível com ar seco, nitrogênio e ar de instrumento.
• Construção compatível com MIL-SPEC: projetada de acordo com MIL-DTL-83731 (válvula pneumática) e testada de acordo com MIL-STD-810G para vibração, choque, umidade e névoa salina.

Vantagem de engenharia da YM: O QDF-42B baseia-se na confiabilidade comprovada da Válvula Solenóide de Ar Frio QDF-42A com fluxo aprimorado e vida útil prolongada da bobina. Ela compartilha a tecnologia de atuadores magnéticos com nossas famílias de Relés de Metal Militar e Válvulas Magnéticas de Aviação . Para integração completa do sistema, a YM também oferece Sensor de Temperatura de Aviação GWR-1 , Válvula de Oxigênio QF-21A , Buzina Eletrônica , transdutor de pressão hidráulico e transdutor de pressão industrial para monitorar e controlar circuitos pneumáticos.

Como usar a válvula solenóide de ar frio QDF-42B – passo a passo

1. Verificação de pré-instalação: Verifique se a classificação de pressão da válvula, o tamanho da porta, a tensão e o conector elétrico correspondem ao seu sistema. Inspecione quanto a danos no transporte.
2. Orientação de montagem: O QDF-42B pode ser montado em qualquer posição. Prenda usando os furos de montagem (se houver) ou em linha através das roscas da porta. Para portas NPT, aplique fita PTFE ou selante de rosca e aperte com 10-15 Nm (1/4” NPT).
3. Conexão da linha de ar: Conecte a alimentação (a montante) à porta de entrada (marcada como “IN”) e a linha a jusante à porta de saída (“OUT”). Garanta uma filtragem a montante (5 μm ou melhor) para evitar que detritos danifiquem a sede.
4. Fiação elétrica: Conecte o conector MS3112: pino A = +V (ou linha para CA), pino B = comum/terra. Para solenóides DC, observe a polaridade; para AC, sem polaridade. Use cabos e backshells de especificação MIL.
5. Teste funcional: Com o sistema pressurizado, energize a válvula – verifique o fluxo de ar por queda de pressão ou medidor de vazão. Desenergize e confirme vazamento zero (bolha de sabão ou detector eletrônico).
6. Manutenção: O QDF-42B não necessita de manutenção por >500.000 ciclos. Verifique periodicamente a resistência da bobina (deve permanecer dentro de ±10% da nominal) e inspecione quanto a vazamentos externos. Kits de vedação e bobinas de reposição estão disponíveis.

Dica profissional: Para aplicações com ciclos rápidos (por exemplo, 2-3 Hz), instale uma válvula de escape rápido na porta do cilindro para melhorar o tempo de resposta. A YM pode fornecer tamanhos de orifício correspondentes para requisitos específicos de Cv.

Cenários de aplicativos e principais benefícios para o comprador

Usos típicos de aviação e industriais

• Sistemas de controle ambiental de aeronaves (ECS): controle liga/desliga do ar de resfriamento para racks de aviônicos, cabine de pilotagem e compartimentos de carga.
• Sistemas pneumáticos de degelo: Controlam o fluxo de ar para as asas e as botas de entrada do motor – a resposta rápida garante a eliminação eficaz do gelo.
• Equipamento de apoio no solo (GSE): carrinhos de partida pneumática, unidades móveis de resfriamento e bancadas de teste pneumáticas – duráveis ​​para operações de campo.
• Automação industrial: atuação de cilindros de ar, bicos de sopro e máquinas de embalagem – confiáveis ​​por milhões de ciclos.
• Sistemas de gases medicinais: Controla o fornecimento de ar para ferramentas odontológicas, equipamentos cirúrgicos e camas de pacientes – a vedação hermética garante segurança.

Valor direto para compradores internacionais (OEMs, MROs, integradores de sistemas)

• Maior eficiência do sistema: Alto Cv e baixa queda de pressão reduzem o consumo de energia do compressor – reduz os custos operacionais.
• Tempo de inatividade reduzido: A bobina hermética e as vedações robustas evitam falhas em ambientes úmidos ou sujos – prolonga o MTBF.
• Fácil integração: Portas NPT padrão e conectores MS simplificam a adaptação em sistemas legados – sem necessidade de alterações de projeto.
• Consolidação da cadeia de suprimentos: O QDF-42B complementa os componentes de controle de fluidos da YM, incluindo válvula manual de aviação YSF-1A , filtro hidráulico MQL-5 , sensor de temperatura de aviação ZWH-2 e transdutor de pressão de combustível – uma fonte para múltiplas necessidades pneumáticas e hidráulicas.

Para novos programas de aeronaves ou equipamentos industriais, o YM oferece personalização de coeficientes de fluxo, orientações de portas e feedback de diagnóstico (por exemplo, sensor de posição integrado).

Certificações e Conformidade

• MIL-STD-810G (ambiental – temperatura, umidade, vibração, choque, névoa salina, altitude).
• MIL-DTL-83731 (válvula solenóide, pneumática, especificação geral).
• RTCA/DO-160G (equipamento aerotransportado – Categoria A2, S e R).
• AS9100D (gestão de qualidade aeroespacial).
• Marcação CE (PED 2014/68/EU) – disponível mediante solicitação.
• Compatível com RoHS e REACH – declaração completa do material disponível.

Cada válvula QDF-42B é 100% testada quanto à resistência da bobina, rigidez dielétrica, pressão de prova, vazamento interno (espectrômetro de massa) e resposta funcional. A rastreabilidade do lote conforme AS9100 é mantida. Os relatórios de inspeção do primeiro artigo (FAI) conforme AS9102 são fornecidos mediante solicitação.

Opções de personalização

YM oferece suporte a variantes QDF-42B personalizadas para pedidos OEM de volume. As personalizações incluem:

• Tensão da bobina: 6V, 12V, 24V, 48V DC; 24 V, 115 V, 230 V CA 50/60 Hz
• Configuração de porta: NPT, BSPP, SAE ORFS, MS flare ou montagem em manifold personalizado
• Tamanho do orifício e Cv: De 0,5 a 3,0 Cv para aplicações de baixo a alto fluxo
• Material de vedação: FKM (padrão), fluorosilicone de baixa temperatura, EPDM (para ar de freio), PTFE (alta temperatura)
• Material do corpo: Alumínio (leve) ou aço inoxidável 303/316 (ambientes corrosivos)
• Terminação elétrica: MS3112 (padrão), EN2997 (à prova de fogo), conector Deutsch ou cabos pigtail
• Acionamento manual: Acionamento manual push-to-opera ou twist-lock para manutenção e operação de emergência
• Indicação de posição: interruptor reed magnético opcional ou sensor de efeito Hall para status remoto da válvula

Nossa equipe de engenharia fornece análises de viabilidade e protótipos gratuitos para programas qualificados. Aplicam-se quantidades mínimas de pedido – entre em contato com a YM com sua folha de especificações.

Processo de produção e garantia de qualidade (AS9100D)

A linha de produção de válvulas solenóides da YM foi projetada para fabricação com zero defeitos e totalmente rastreável, atendendo às rigorosas demandas de clientes aeroespaciais e industriais.

• Controle de matéria-prima: 100% de certificação de barras, peças forjadas, vedações e fios – rastreável a relatórios de testes de usinagem e certificados de lote.
• Usinagem de precisão: torneamento e fresamento CNC com inspeção CMM durante o processo – tolerâncias mantidas em ±0,01 mm no gatilho e na sede.
• Rebarbação e limpeza: Limpeza ultrassônica e eletropolimento de todas as superfícies molhadas – contagem de partículas de acordo com ISO 4406 classe 14/12/10.
• Enrolamento e encapsulamento da bobina: Enrolamento automatizado com 100% de resistência e teste Hi-pot; encapsulamento de epóxi de acordo com MIL-I-16923 para resistência à umidade e vibração.
• Montagem em sala limpa Classe 100: Montagem de solenóide com O-rings e vedações dinâmicas – controle de torque e verificação de vazamento após cada etapa.
• Teste 100% funcional e de vazamento: Fluxo (Cv), tempo de resposta, vazamento interno (espectrômetro de massa), vazamento externo (spray de hélio).
• Teste de amostra ambiental: Cada lote passa por ciclo térmico (-40°C a +85°C, 20 ciclos), vibração (10g RMS) e teste de ciclo de vida (10⁵ ciclos à pressão nominal).
• Documentação final: Relatório dimensional, registro de testes elétricos, curva de vazão, C de C e FAI (se necessário) fornecidos com cada remessa.

Com décadas de experiência na fabricação de válvulas de aviação e válvulas solenóides de ar frio , a YM forneceu milhares de válvulas para clientes globais de defesa, aviação comercial e automação industrial. O QDF-42B foi construído para exceder os rigorosos requisitos dos modernos sistemas de controle pneumático.
