Visão geral do produto

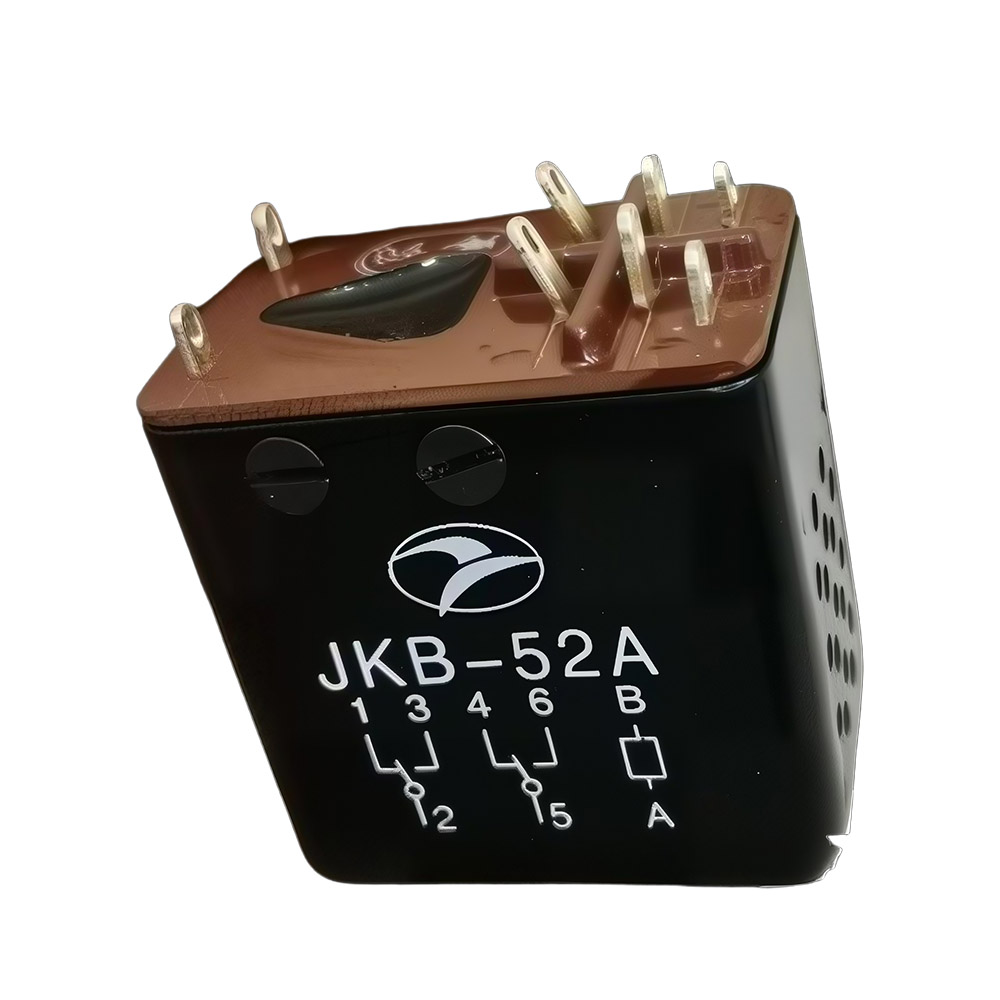

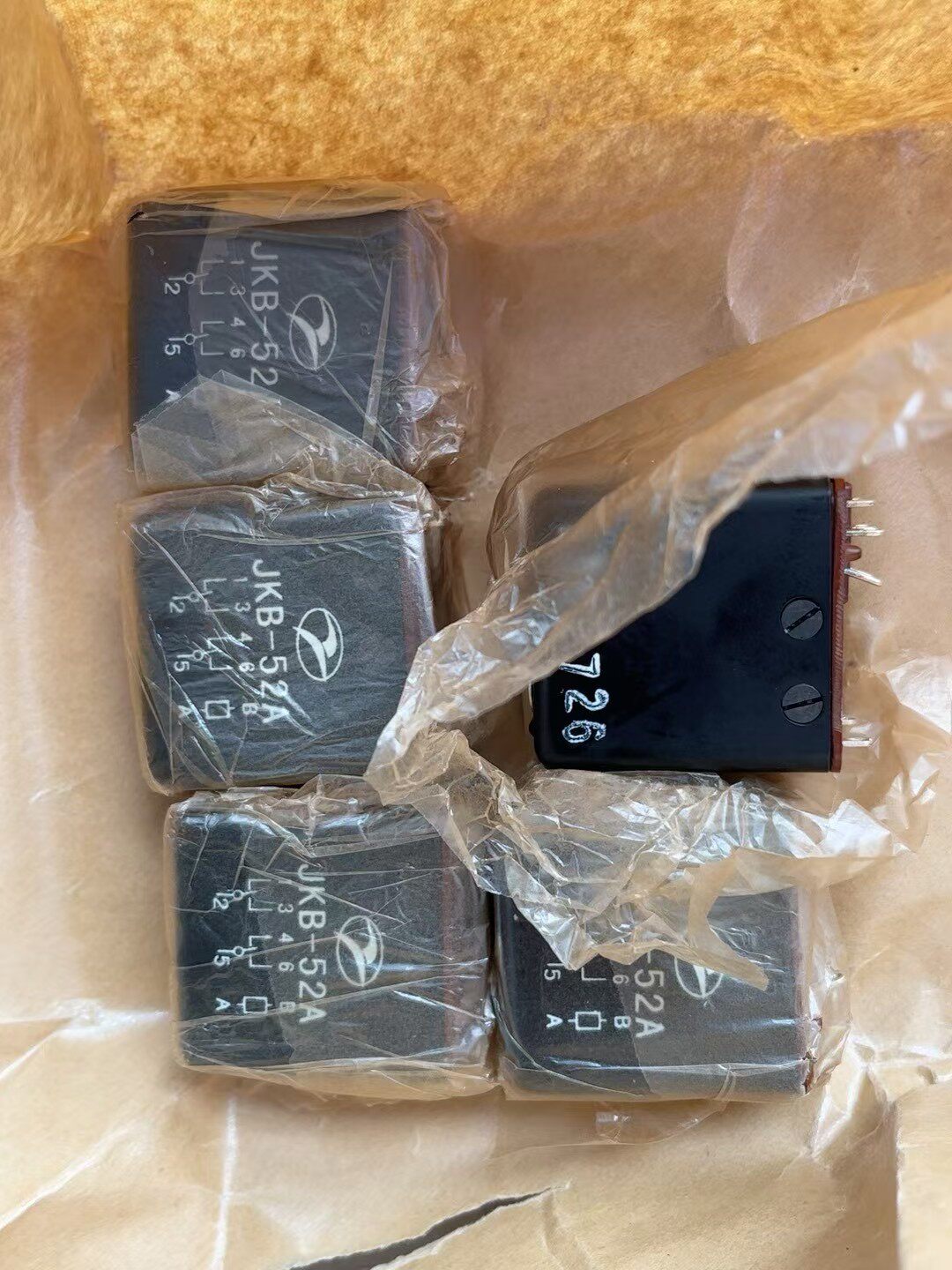

O contator de vedação de metal militar YM JKB-52A representa o auge da tecnologia de proteção hermética para aplicações aeroespaciais e de defesa críticas. Projetado com tecnologia avançada de vedação de metal, este contator foi projetado especificamente para sistemas de drones, motores de aeronaves e eletrônicos de aviação operando nas condições ambientais mais exigentes. Como produto principal do portfólio especializado de relés de vedação de metal da YM e complementar à nossa ampla linha de conectores de aviação militar , o JKB-52A oferece proteção incomparável contra umidade, poeira, variações de pressão e elementos corrosivos, mantendo um desempenho elétrico superior.
Especificações Técnicas
Especificações avançadas para aplicações em ambientes extremos:
- Tecnologia de vedação: Vedação hermética avançada de metal com metal
- Consumo de energia da bobina: faixa operacional eficiente de 0,3 W a 0,43 W
- Carga de contato e vida elétrica:
- Carga resistiva: 1A a 28V DC para operações 1×10⁶
- Carga de baixo nível: (10-50)μA a (10-50)mV para operações 1×10⁶
- Resistência de contato: Inicial ≤50mΩ; pós-vida ≤200mΩ
- Desempenho de comutação: Tempo de ação ≤4ms, tempo de liberação ≤4ms (típico ≤3ms); requer (10-50) ms de largura de pulso de incentivo
- Resistência Dielétrica: 500V RMS @ 50Hz (pressão normal); 250 V RMS a 50 Hz (baixa pressão)
- Resistência de isolamento: >500MΩ inicialmente; >50MΩ após testes de resistência
- Peso: Menos de 3 gramas, apesar da construção metálica robusta
- Desempenho de vedação: Taxa de vazamento ≤1,0×10⁻³ Pa·cm³/s (vedação metálica hermética superior)
- Temperatura operacional: classificada para condições padrão de 25°C com capacidade de faixa estendida
- Classificação de pressão: Projetado para operação em condições de vácuo até alta pressão
Procedimento de instalação e integração
Para desempenho ideal em aplicações em ambientes extremos:
- Avaliação Ambiental: Avalie o ambiente de instalação quanto à temperatura, pressão e exposição a contaminantes.
- Verificação de compatibilidade do sistema: Verifique se as especificações elétricas correspondem aos requisitos da aplicação.
- Manuseio adequado: Manuseie o contator com cuidado para preservar a integridade da vedação metálica antes da instalação.
- Montagem de precisão: Instale usando especificações de torque apropriadas para evitar comprometer as vedações metálicas.
- Conexão hermética: Certifique-se de que os conectores e a fiação correspondentes mantenham a integridade ambiental.
- Verificação da integridade da vedação: Realize testes de vazamento se for crítico para a aplicação específica.
- Validação do sistema: Realize testes elétricos e ambientais abrangentes.
Cenários de aplicação
- Operações de UAV em alta altitude: Sistemas de drones operando em altitudes extremas com variações de pressão significativas.
- Compartimentos de motores de aeronaves: Controle de potência em compartimentos de motores expostos a altas temperaturas, vibrações e contaminantes.
- Aviação Marinha e Costeira: Sistemas de aeronaves operando em água salgada e ambientes de alta umidade.
- Operações militares de campo: Equipamento implantado em condições desérticas, árticas ou tropicais com desafios ambientais extremos.
- Sistemas Espaciais e de Satélite: Aplicações que exigem compatibilidade com vácuo e resistência à radiação.
- Ambientes Industriais Extremos: Controle de energia em mineração, petróleo/gás e outros ambientes industriais agressivos.
Valor para equipes de aquisição: O JKB-52A oferece confiabilidade incomparável em ambientes extremos, reduzindo falhas do sistema, ampliando os intervalos de manutenção e garantindo o sucesso da missão em condições onde os contatores convencionais falhariam. Isto se traduz em menor custo total de propriedade e maior capacidade operacional.
Certificações e Conformidade
Fabricado sob rigorosos sistemas de qualidade projetados especificamente para componentes herméticos. O JKB-52A atende a padrões rigorosos para aplicações militares e aeroespaciais que exigem proteção ambiental excepcional. Nossa tecnologia de vedação de metal foi validada por meio de testes extensivos, e nosso compromisso com a qualidade é demonstrado em toda a nossa linha de produtos, incluindo sensores de pressão militares e chaves de codificação de aviação .
Opções de personalização
Ampla personalização disponível para aplicações especializadas:
- Ligas metálicas específicas para temperaturas extremas ou resistência à corrosão
- Configurações de vedação personalizadas para requisitos ambientais ou de pressão exclusivos
- Materiais terminais especializados e revestimento para desafios ambientais específicos
- Protocolos de teste específicos da aplicação, incluindo validação ambiental estendida
- Fatores de forma personalizados para integração com sistemas especializados de conectores de aviação militar
- Versões resistentes à radiação para aplicações espaciais e nucleares
Produção e garantia de qualidade
- Seleção Avançada de Materiais: Metais e ligas especializados selecionados para desempenho de vedação e resistência ambiental.
- Usinagem de Metal de Precisão: Usinagem CNC com tolerâncias exatas necessárias para vedação hermética.
- Processo de vedação proprietário: Técnicas avançadas de soldagem e vedação desenvolvidas através de anos de experiência na fabricação de relés de vedação de metal .
- Teste de vazamento 100%: Cada unidade passa por rigorosos testes de vazamento de hélio para verificar a integridade da vedação.
- Testes ambientais estendidos: Unidades de amostra submetidas a ciclos de temperaturas extremas, simulação de altitude e exposição corrosiva.
- Validação de Desempenho Elétrico: Teste abrangente de todos os parâmetros elétricos sob condições operacionais simuladas.
Este regime de qualidade excepcional, baseado em nossa experiência na fabricação de relés de estado sólido e relés de potência industriais , garante que cada JKB-52A ofereça desempenho e confiabilidade intransigentes nos ambientes operacionais mais desafiadores do mundo.
